Производители базальтовых сеток обратились в профильный институт ЦНИИСК им. В.А. Кучеренко с вопросом:
Можно ли применять базальтовую сетку в качестве усиления ненесущих стен (перегородок) из кирпича и газобетонных блоков, возводимых на площадках сейсмичностью 7-9 баллов по шкале MSK-64, в зданиях до 16 этажей включительно?
Специалистами института было принято решение провести испытания на стенде. Достаточно объективным методом, который позволяет с определенной точностью оценить степень сейсмостойкости различных конструкций зданий и сооружений является вибрационно-резонансный метод, дополненный при необходимости испытаниями материалов, узлов, элементов. Вибрационно-резонансный метод состоит в построении и исследовании экспериментальной зависимости «воздействие реакция характеризующей изменение параметров несущей способности и деформативности исследуемой конструкции на всем диапазоне его деформирования. В качестве объектов испытаний были выполнены 3 перегородки из кирпичной кладки и 2 перегородки из газобетонных блоков.
Перегородка №1

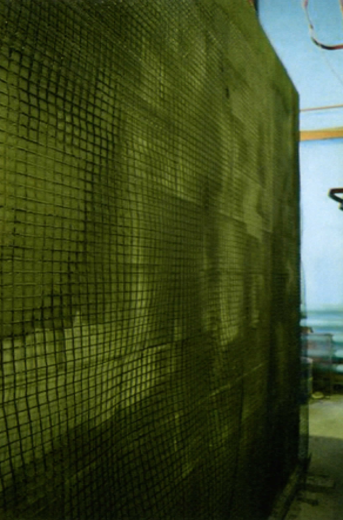

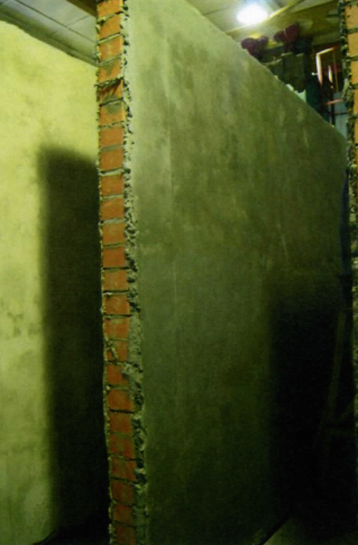

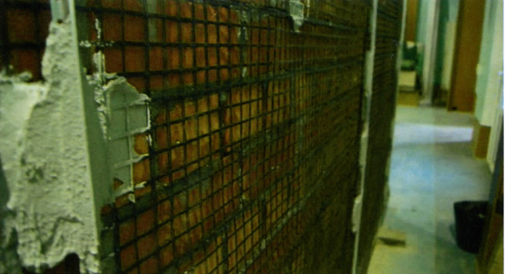

Представляет собой кирпичную ненесущую стену размером 3х3м и толщиной 160мм. Для возведения перегородки использовалась кирпичная кладка толщиной 120мм, оштукатуренная цементно-песчаным раствором марки М100 с обеих сторон. B качестве вертикальной арматуры использована базальтовая сетка для кладки из полнотелого кирпича с разрывной нагрузкой - 50кН/м и с размером ячейки 25х25мм, оштукатуренная слоем цементно-песчаного раствора толщиной 20мм. Базальтовая сетка представлена полотнами 3x3m. Подробную информацию о сетке можно посмотреть здесь.

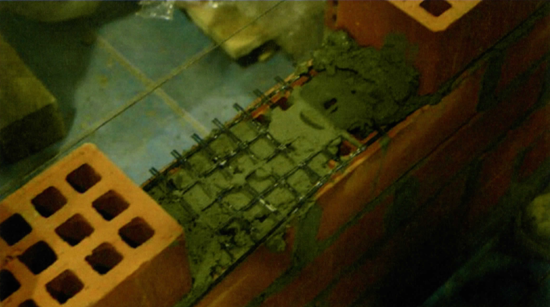

В качестве горизонтальной арматуры использована базальтовая строительная сетка шириной 120мм с разрывной нагрузкой-50кН/м и с размером ячейки 25х25мм.
Перегородка №2
Представляет собой ненесущую стену из газобетонных блоков длиной 5,6м, высотой 3м и толщиной 110мм.
Для возведения перегородки использовалась кладка из газобетонных блоков толщиной 100мм, класса В2,5. Оштукатуривание производилось клеевым раствором М100 по базальтовой сетке при толщине штукатурного слоя 5-10 мм с каждой стороны стены.
В качестве горизонтальной арматуры использована базальтовая сетка для кладки из газобетонных блоков шириной 100мм с разрывной нагрузкой-50кН/м и с размером ячейки 25х25мм. Подробная информация о сетке доступна здесь.
В качестве вертикальной арматуры использована сетка базальтовая строительная с размером ячейки 25х25мм, оштукатуренная слоем клея для газобетонных блоков толщиной 5мм. Базальтовая сетка представлена полотнами 5,6х3м.
Перегородка №2 крепилась по высоте в 3-х точка х, к перекрытию крепление осуществлялось с шагом 1200мм. Крепление перегородки к полу осуществлялось при помощи прижимных уголков.
Результаты испытаний
Заключение

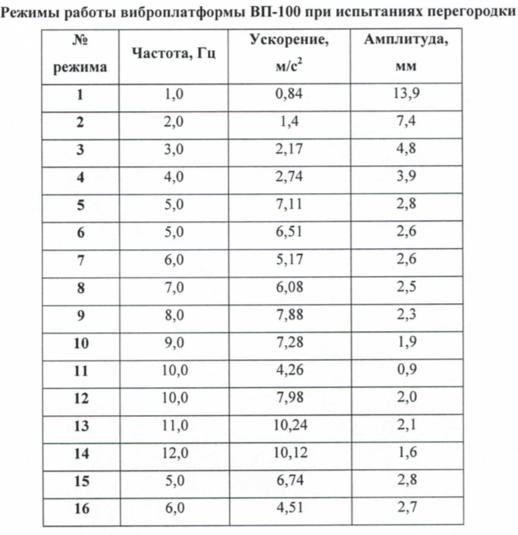

В процессе испытаний опытных образцов ускорение виброплатформы по данным акселерометров изменялось при различных режимах ее динамического нагружения в интервале от 0.82 до 10.24 м/с2, что более, чем в 2.5 раза превышает нормируемое СНиП II-7-81* «Строительство в сейсмических районах» значение ускорения (а=4 м/с2) при балльности строительной площадки 9 баллов. При совпадении собственных частот колебаний образцов с вынужденными частотами колебаний виброплатформы имел место разнос. При этом:
В момент резонанса величина перекоса не превысила нормируемого значения h/500 в кирпичных образцах, усиленных базальтовой сеткой, трещин и повреждений в кладке не установлено

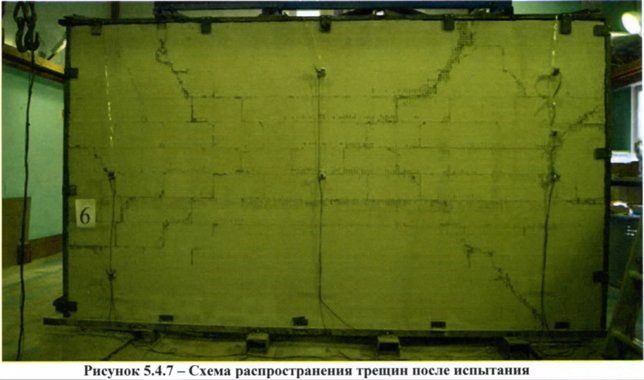

В образцах стен из газобетонных блоков из-за низкого сцепления клеевого раствора с ячеистым бетоном имело место образование трещин в кладочных швах. При достижении резонансной частоты трещины появились в приопорных зонаx. Однако, сколов и прогрессирующего разрушения кладки не наблюдалось На основании проведенных экспериментальных исследований кирпичных и газобетонных перегородок, выполненных с усилением базальтовой строительной сеткой по проектным решениям ЦИСС ЦНИИСК им В. А. Кучеренко, считаем возможным применение сетки базальтовой строительной с разрывными характеристиками 50кН/м в продольном и поперечном направлении и ячейкой 25х25мм в качестве армирующего материала для усиления ненесущих стен (перегородок) в районах с сейсмичностью 7 - 9 баллов по шкале MSK-64 в зданиях до 16 этажей включительно при соблюдении дополнительных требований настоящего отчета.
Зав. ЛЭИМПСС И. М. Семенов
Инженер М. Р. Чупанов
