    Краткая инструкция по выбору базальтовой сетки в зависимости от кладочного материала

    • Главная
    • Технические статьи
    • Краткая инструкция по выбору базальтовой сетки в зависимости от кладочного материала

    При возведении зданий и сооружений, а также при проведении строительно-монтажных работ по ремонту, усилению и реконструкции жилых и общественных зданий из различных стеновых материалов (керамического кирпича, крупноформатного керамического камня и ячеистобетонных блоков), возводимых как в обычных, так и в сейсмоопасных регионах РФ применяют базальтовую кладочную(строительную) сетку .



    Горизонтальное армирование однослойной стены из поризованного камня пустотностью более 27%, типа «Славянский кирпич»


    Характеристики блока POROMAX-380

    Формат 10,8 NF
    Рабочий размер 380 мм
    Марка прочности  М100
    Тип и ширина пустот  щелевые, 16 мм
    Размер, мм: 253х380х219

    В данном случае необходимо применять базальтовую сетку №2 МИАГРИД 50/50 (25х8) – 100 СТО 72422563-033-2017. Сетку можно приобрести по ссылке.

    Мелкая ячейка 25х8 мм не даст кладочному раствору проваливаться в пустоты, тем самым сохранит теплоэффективность блока, и сэкономит раствор до 30%

    Ширина полосы сетки определяется как «Рабочий размер блока 380 мм – 2см.=36см. При укладывании сетки отступаем от каждого края по 1см. В итоге в проекте должно быть наименование сетки МИАГРИД 50/50 (25х8) – 36 СТО 72422563-033-2017

    Сетка в основном поставляется в рулонах шириной 1м и длинной 50м. Площадь одного рулона 50м2. Как правило, сетка измеряется в м2. Т.е. если потребность в сетке на объекте составляет 380м2, то поставляют 8 рулонов по 50м2.  На нужную ширину режется на месте, непосредственно перед укладкой. Режется ножницами, для удобства лучше портными или любыми большими (не по металлу), При необходимости можно использовать и офисные.

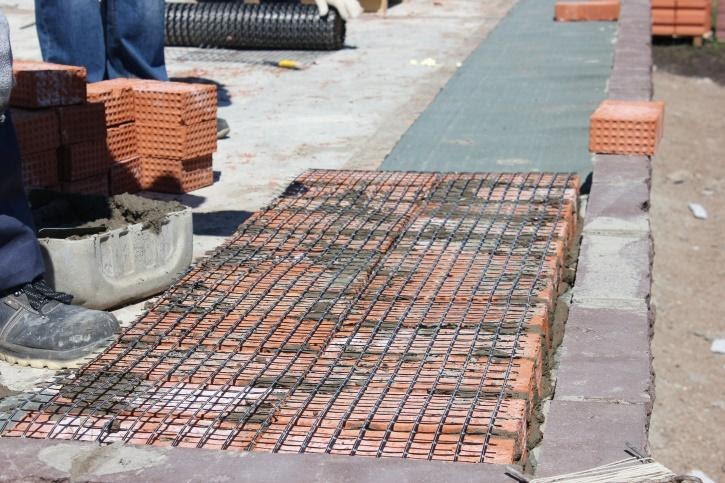

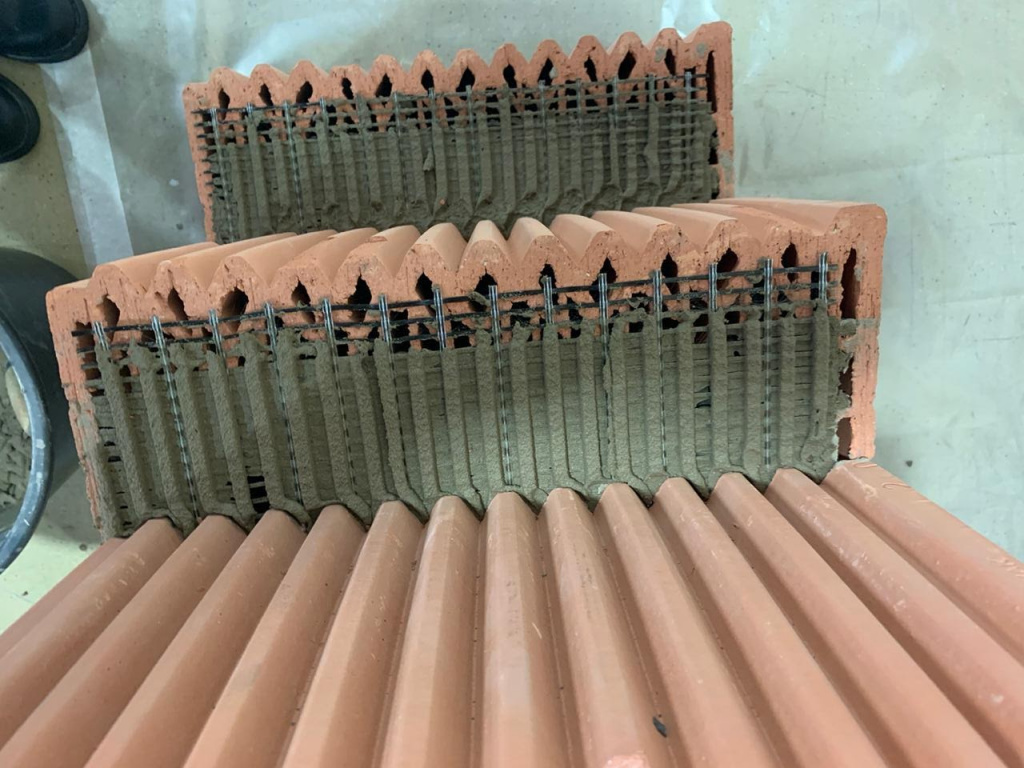

    Так сетка выглядит в уложенном состоянии.

    Посчитаем усилие на разрыв полосы вдоль кладки.

    Ширина полосы 36см., продольные ребра идут через 25мм(ячейка 25х25мм)

    36см/2,5см= 14,4 ребра. Теперь умножаем прочность одного ребра 1,25кН на количество целых ребер и получаем 17,5 кН прочность полосы, или 1750кг.

     При необходимости можно посчитать поперечную прочность на 1 блок. Ширина блока 253мм, а мелкая ячейка идет через 8мм. По аналогии 253мм/8мм=31 ребро и умножаем на прочность одного ребра (из таблицы) 31ребро*0,42 кН=13,02 кН или 1302кг. Хотя в однослойных стенах поперечную прочность не считают. А вот если будет двухслойная стена, то там в обязательном порядке.

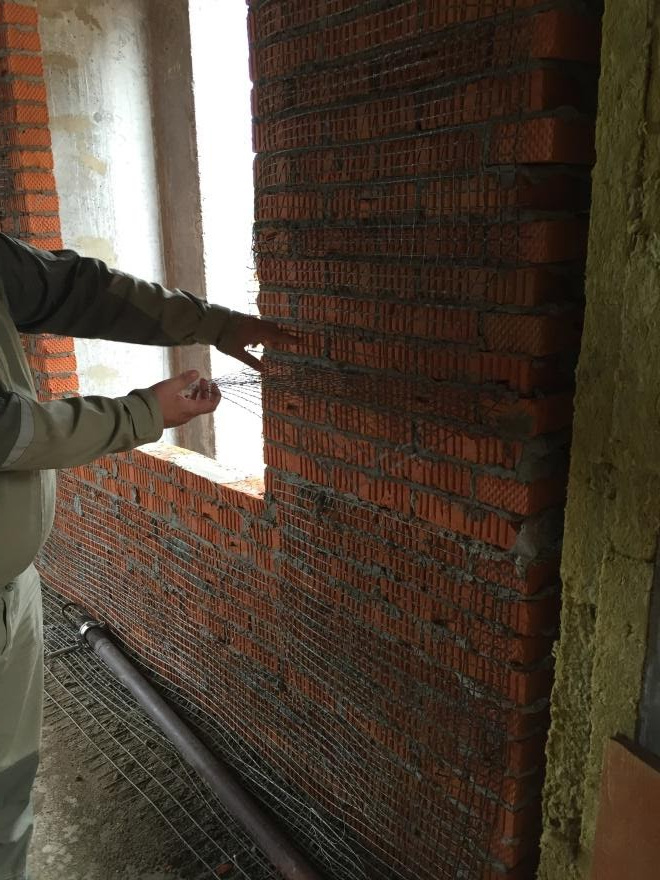

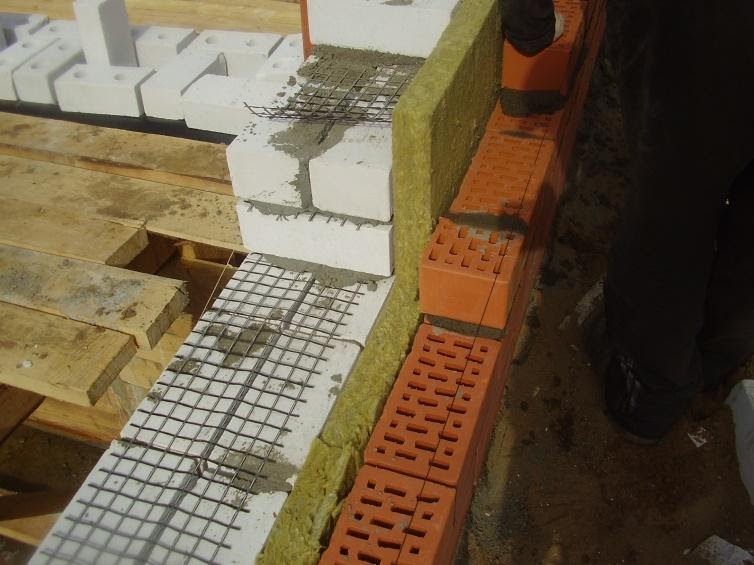

    Фотография с объекта 17 этажный дом, выпуски сетки сделали для облицовочного кирпича.

    Горизонтальное армирование однослойной стены из газоблоков автоклавного твердения типа «Бонолит»


    Характеристики

    • Назначение Стеновой

    • Вид сырья Газобетон автоклавного твердения

    • Теплопроводность, Вт/м*С 0,12

    • Морозостойкость F100

    • Размер Д600 х В250 х Ш200, 250, 300, 375, 400, 500 мм.

    • Плотность 500 кг/м3

    • Паропроницаемость, мг/[мчПа] 0,2


    В данном случае необходимо применять базальтовую сетки №1 МИАГРИД 50/50 (25х25) – 100 СТО 72422563-033-2017. Или №3 МИАГРИД 50/25 (50х25) – 100 СТО 72422563-033-2017. Указанные сетки можно приобрести здесь.

    Разница между этими сетками в поперечной прочности. У позиции №3 отсутствует каждое второе ребро по сравнению с №1, ну и соответственно поз. №3 дешевле.

    В зависимости от ширины блока Ш200, 250, 300, 375, 400, 500 мм., сетка должна быть шириной 180, 230, 280, 355, 380, 480мм соответственно.

     И наименование должно быть

    МИАГРИД 50/50 (25х25) – 18 СТО 72422563-033-2017.

    МИАГРИД 50/50 (25х25) – 23 СТО 72422563-033-2017.

     Или

    МИАГРИД 50/25 (50х25) – 28 СТО 72422563-033-2017.

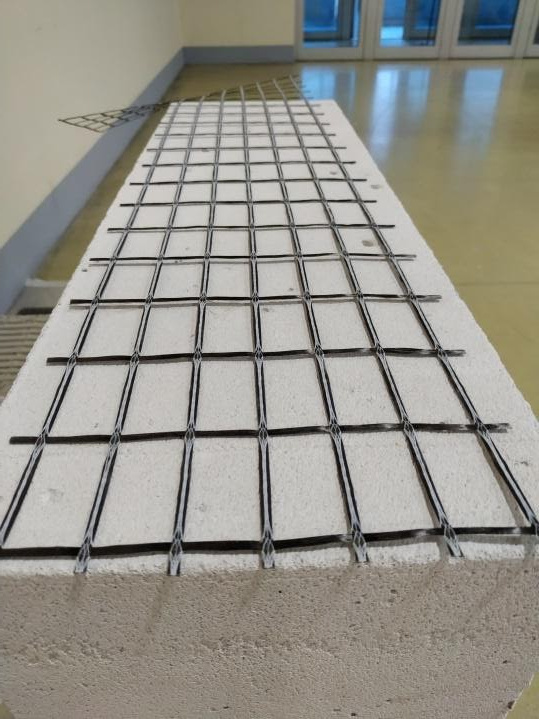

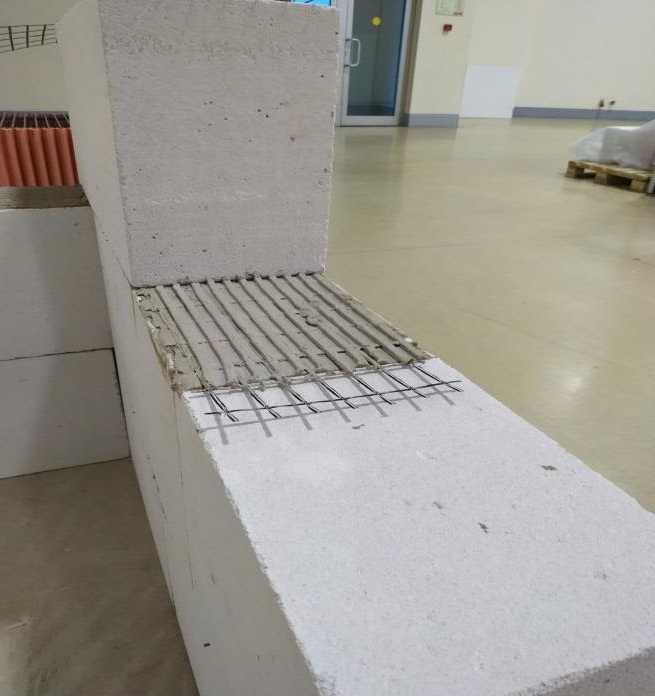

    Рисунок 1 Это сетка МИАГРИД 50/25(50х25)-18


    Прочностные характеристики считаются по тому же принципу, считаем количество ребер в полосе и умножаем на прочность одного ребра.


    Горизонтальное армирование однослойной стены из полнотелого кирпича.

    В данном случае применяем МИАГРИД 50/50 (25х25) – 100 СТО 72422563-033-2017. Здесь вы можете ознакомиться с характеристиками и приобрести сетку.

    Для полнотелого кирпича применяем классический вариант сетки с заданной шириной полосы шириной полосы.










    Как правило, полнотелый кирпич армируют еще и для увеличения несущей способности. В таблице приведены все необходимые цифры для расчета.



    Прочностные показатели сетки



    Примечание.44

    При использовании модульного кирпича(Н=88мм) коэффициент μ определять по формуле

     Расчет элементов, армированных сеткой из базальтового волокна «МИАГРИД» при центральном сжатии, следует производить по формуле (28) СП 15.13330.2012, принимая в качестве расчетного сопротивления Rsk

    Rgb=R+ (ρ×μ×k×RS)/100

    где   — расчетное сопротивление (МПа) кладки, армированной сеткой из базальтового волокна, при центральном сжатии;


         — сопротивление, при котором происходит разрыв сетки. Данное значение принимается по каталогу фирмы МИАКОМ»;

    R – расчетное сопротивление сжатию (МПа) неармированной кладки, принимаемое по таблице 2 СП 15.13330.2012;

    к – коэффициент, принимаемый из эксперимента и равный 0,3;

     ρ – коэффициент, принимаемый равным:

    1 — для кладки из крупноформатных керамических камней пустотностью выше 30%;

    1,5 — для кладки из кирпича (камня) пустотностью от 20% до 30%;

    2 — для кладки из кирпича (камня) пустотностью до 20%. ;

    где Va – объем арматуры (см3);

    Vк – объем кладки (см3);

    s – расстояние между композитными арматурными сетками по высоте

    кладки (см);

    с1=с2=с – для сетки с квадратными ячейками (см);

    fа – площадь сечения стержня (см2)- см. таблицу П1.2;


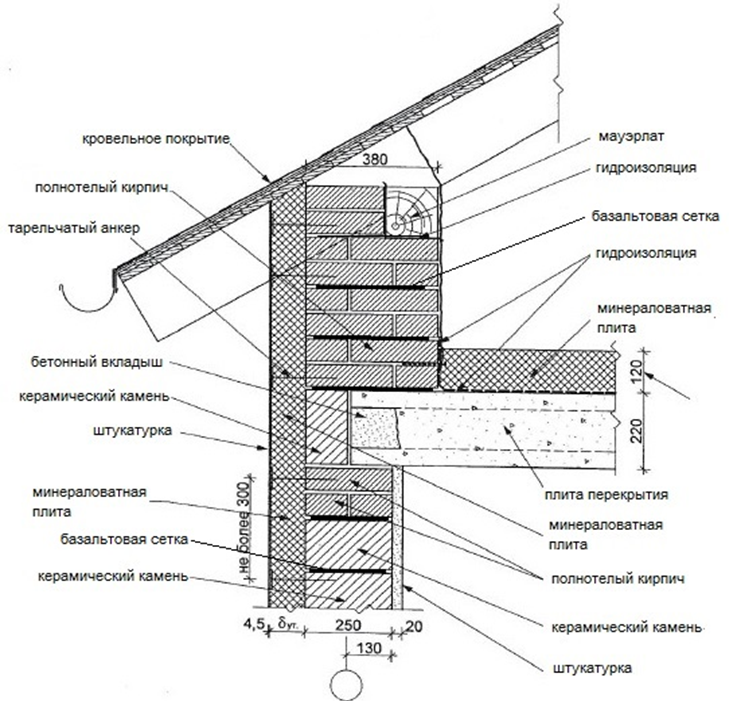

    Ну и для примера несколько чертежей

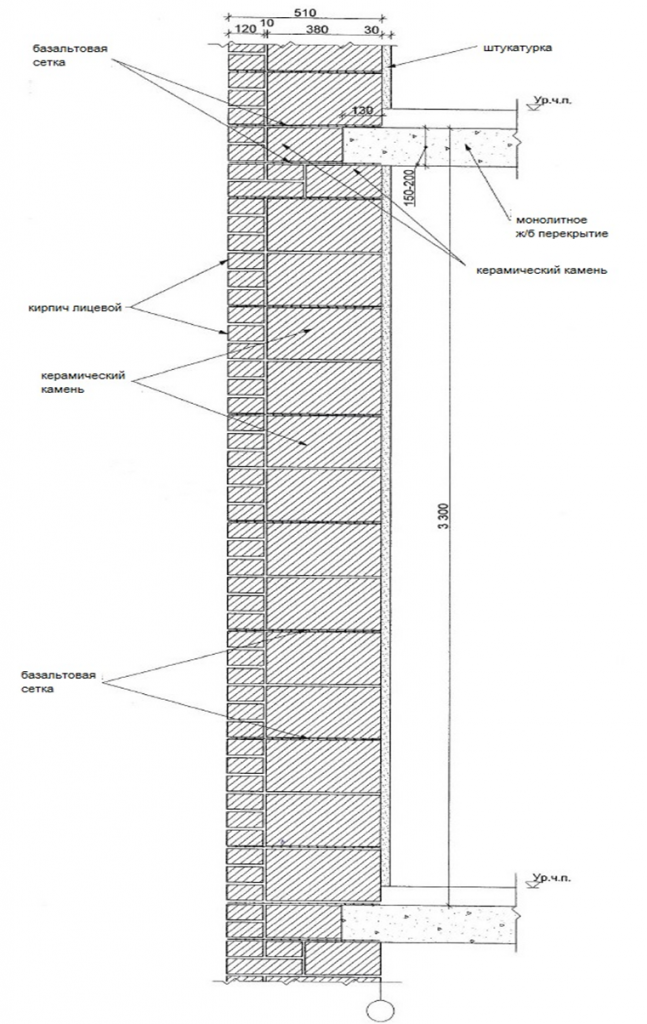

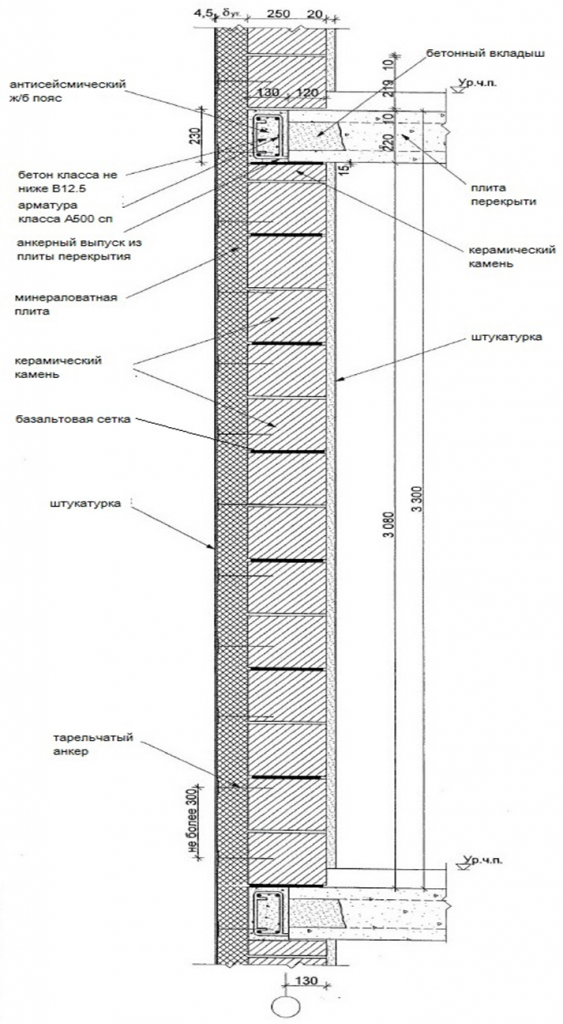

    Конструкция двухслойной стены

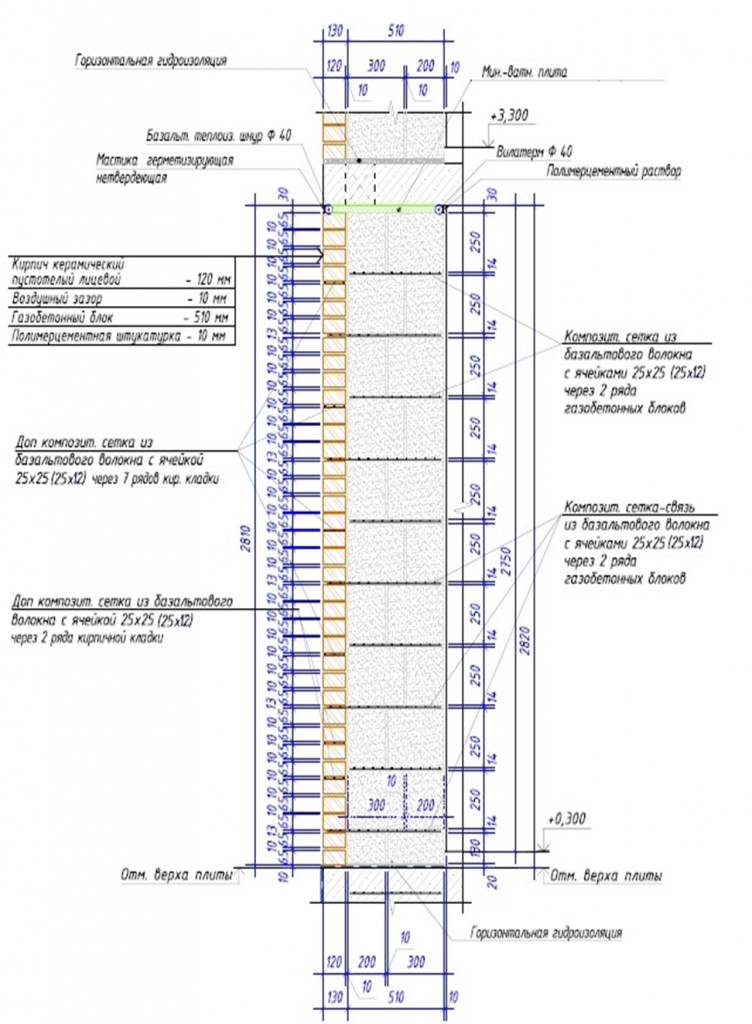

    Конструкция двухслойной стены с наружным теплоизоляционным слоем







    Конструкция двухслойной стены с внутренним слоем из ячеистобетонных блоков










    Z-образный участок стены, армированный композитной сеткой.
